盘丝洞弱电柜

盘丝洞弱电柜介绍 1 - 设备一览

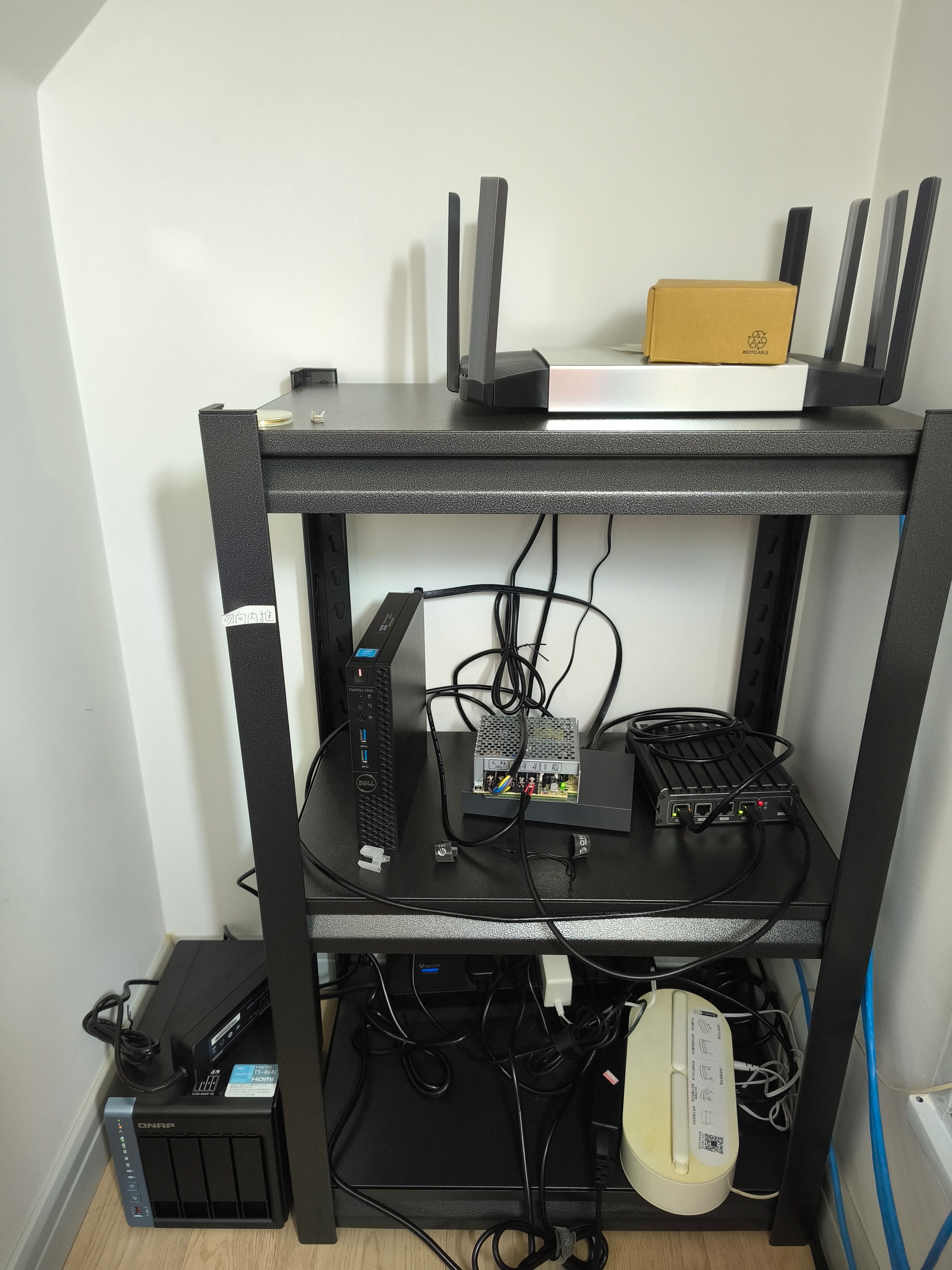

先上全家福：

接下来就按照从外到内的顺序介绍吧。

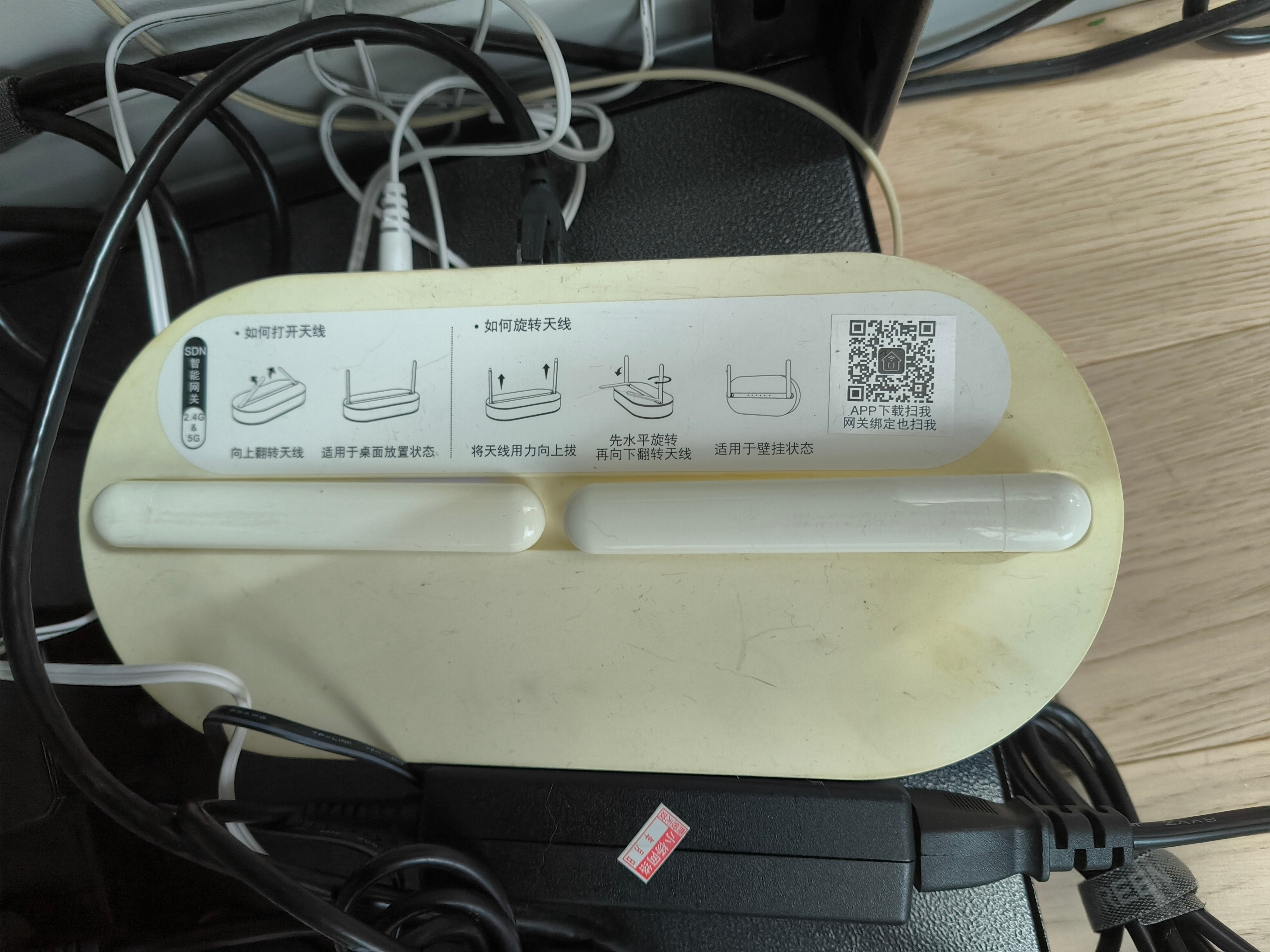

上海电信千兆，已改桥接且拥有公网 IP，此外关闭了无用的 Wifi 功能来减少发热。

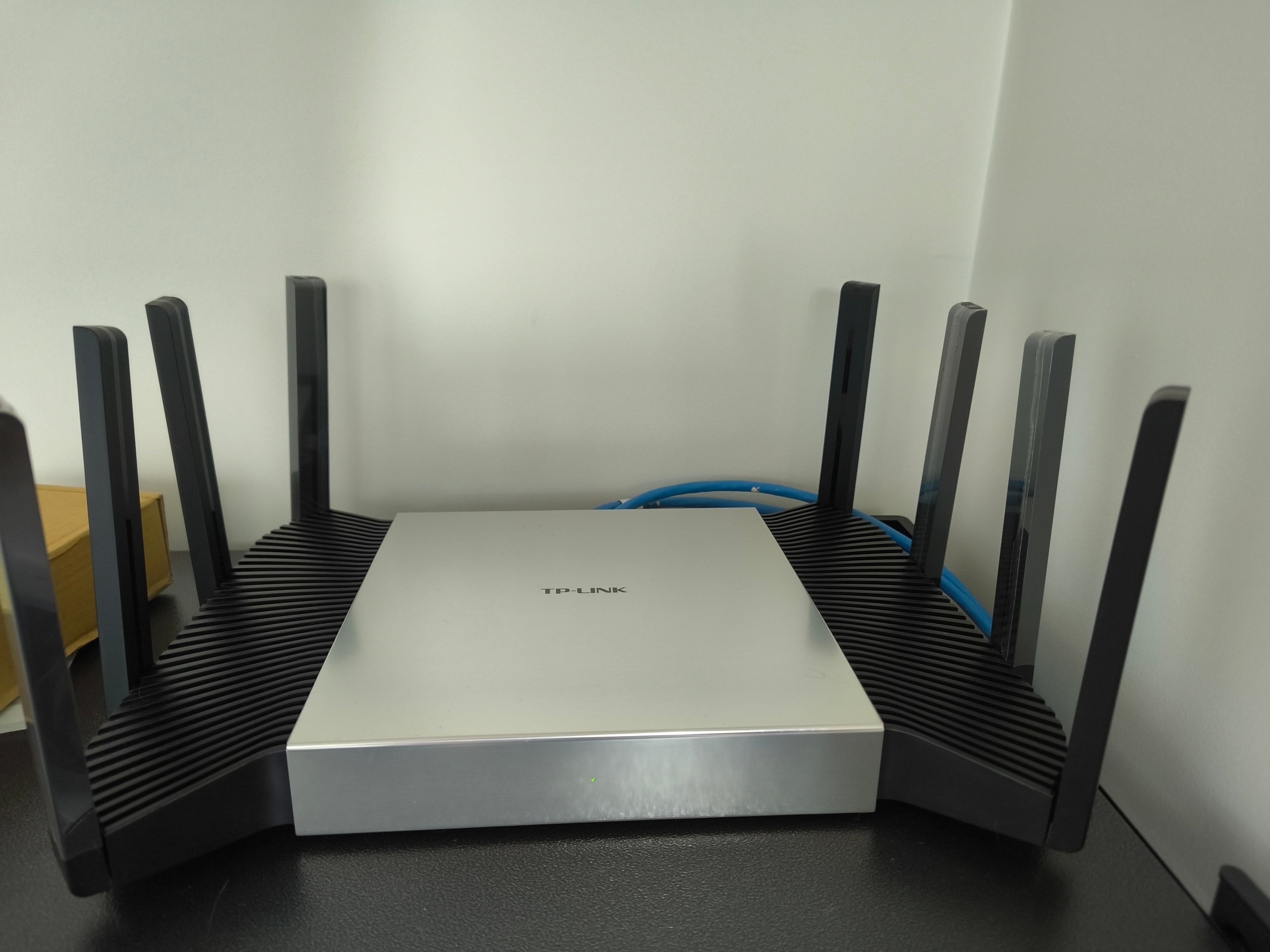

主路由为 TP-Link 的 XDR6080，配合两台 XDR5430 组成 Easy Mesh，由主路由负责拨号。

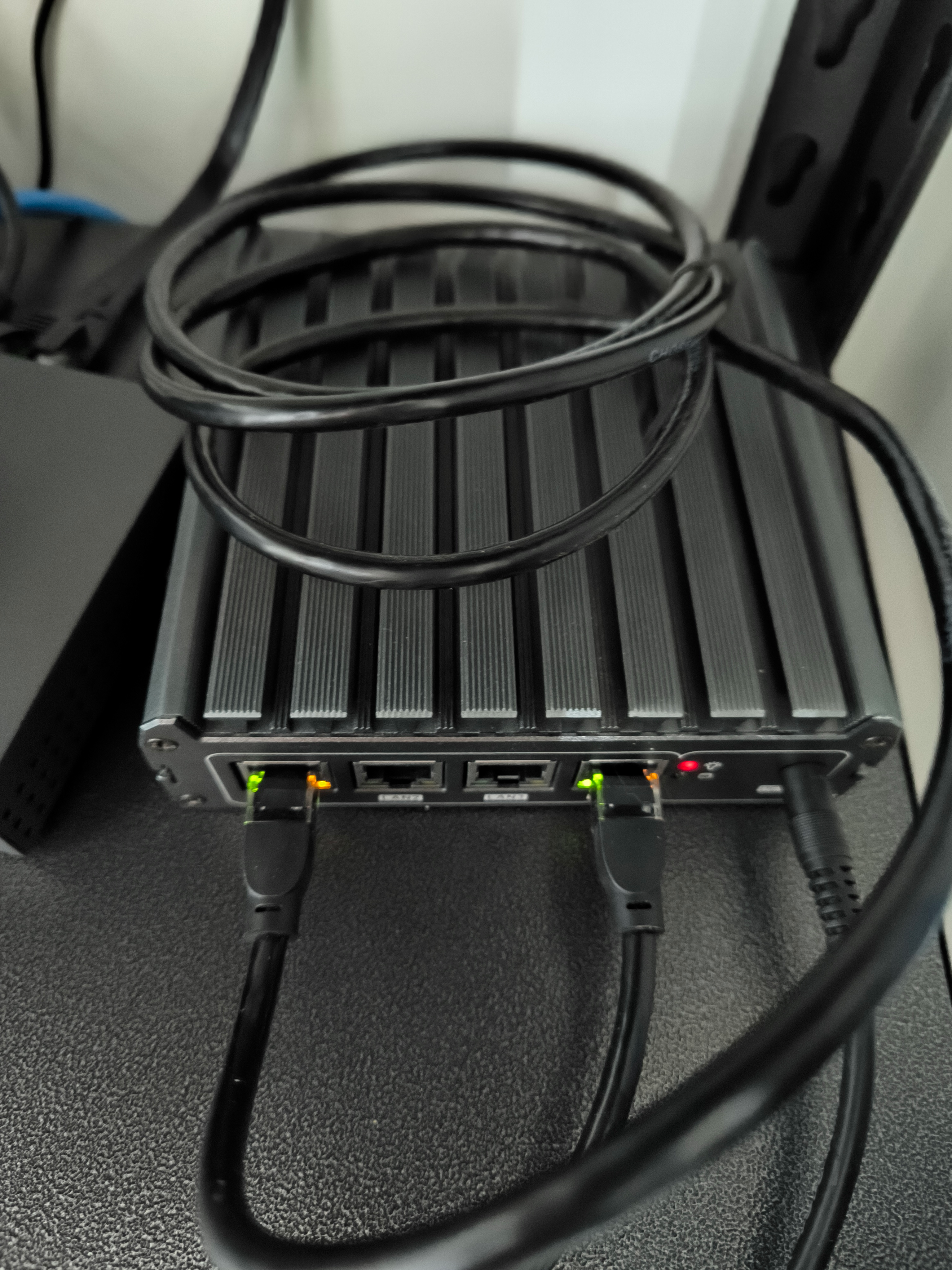

旁路由/旁路网关/单臂路由……一众叫法不一，这里还是不妨就用较为通用的俗称旁路由吧。这是一台前几年购买的 4 网口 J1900 CPU 的 x86 软路由小主机，运行着一些服务（后文细说，如果有的话）。

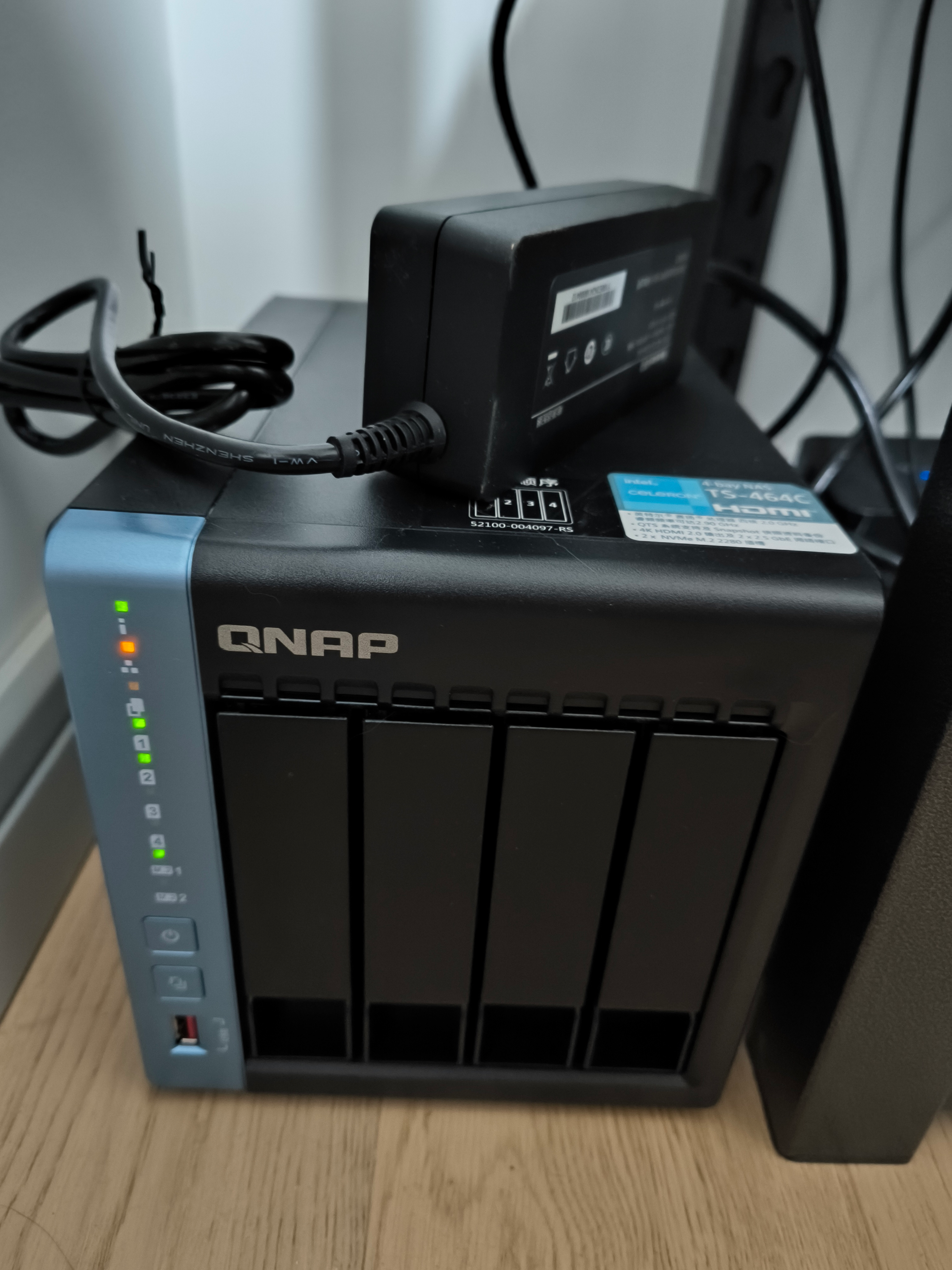

从先前的群晖 DS220+ 升级而来。四盘位目前只上了两个 16T 的硬盘组成 RAID 1，用于保存一些比较在乎的数据，例如照片备份、音乐库等，同样详情见后文。

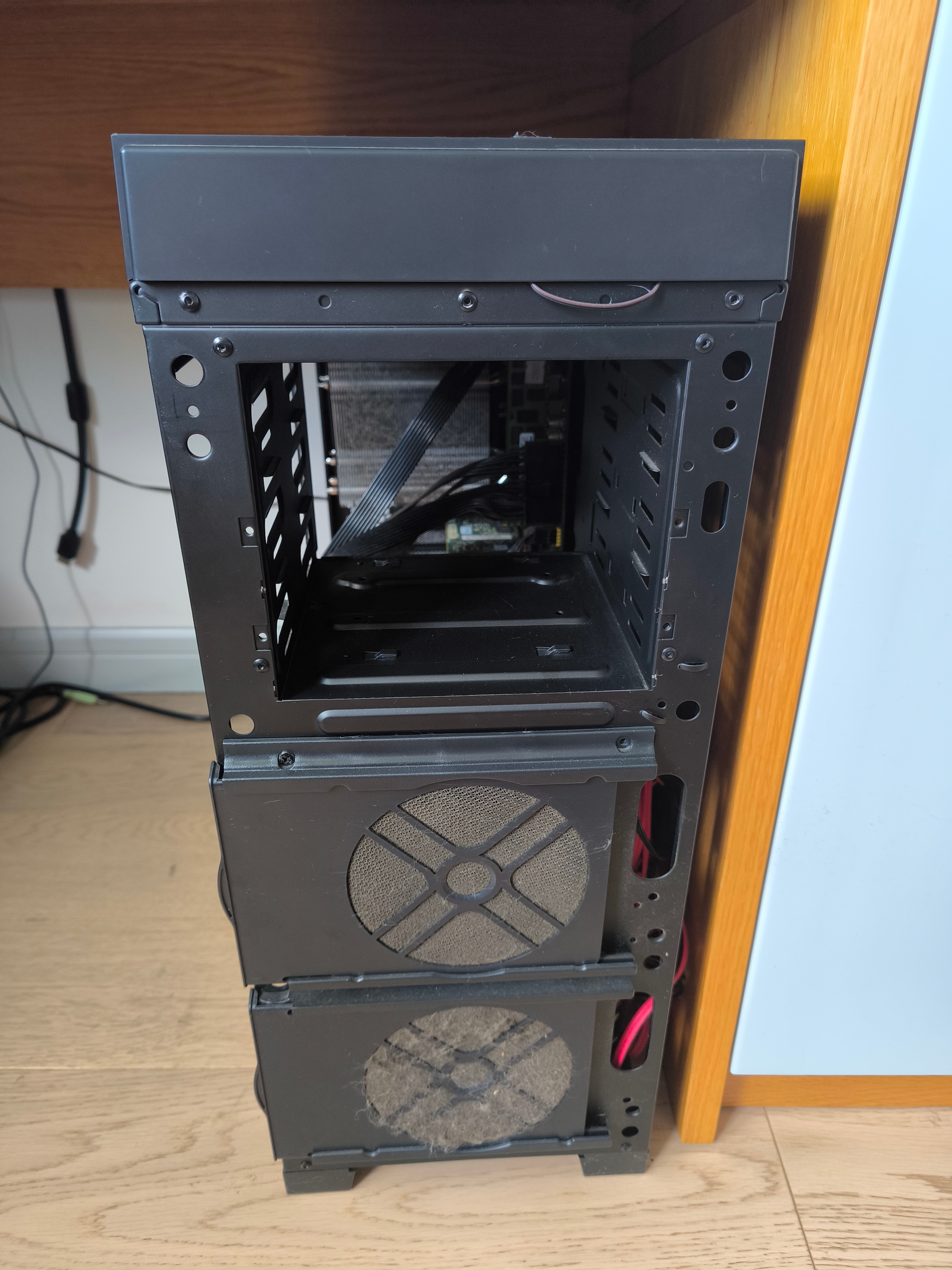

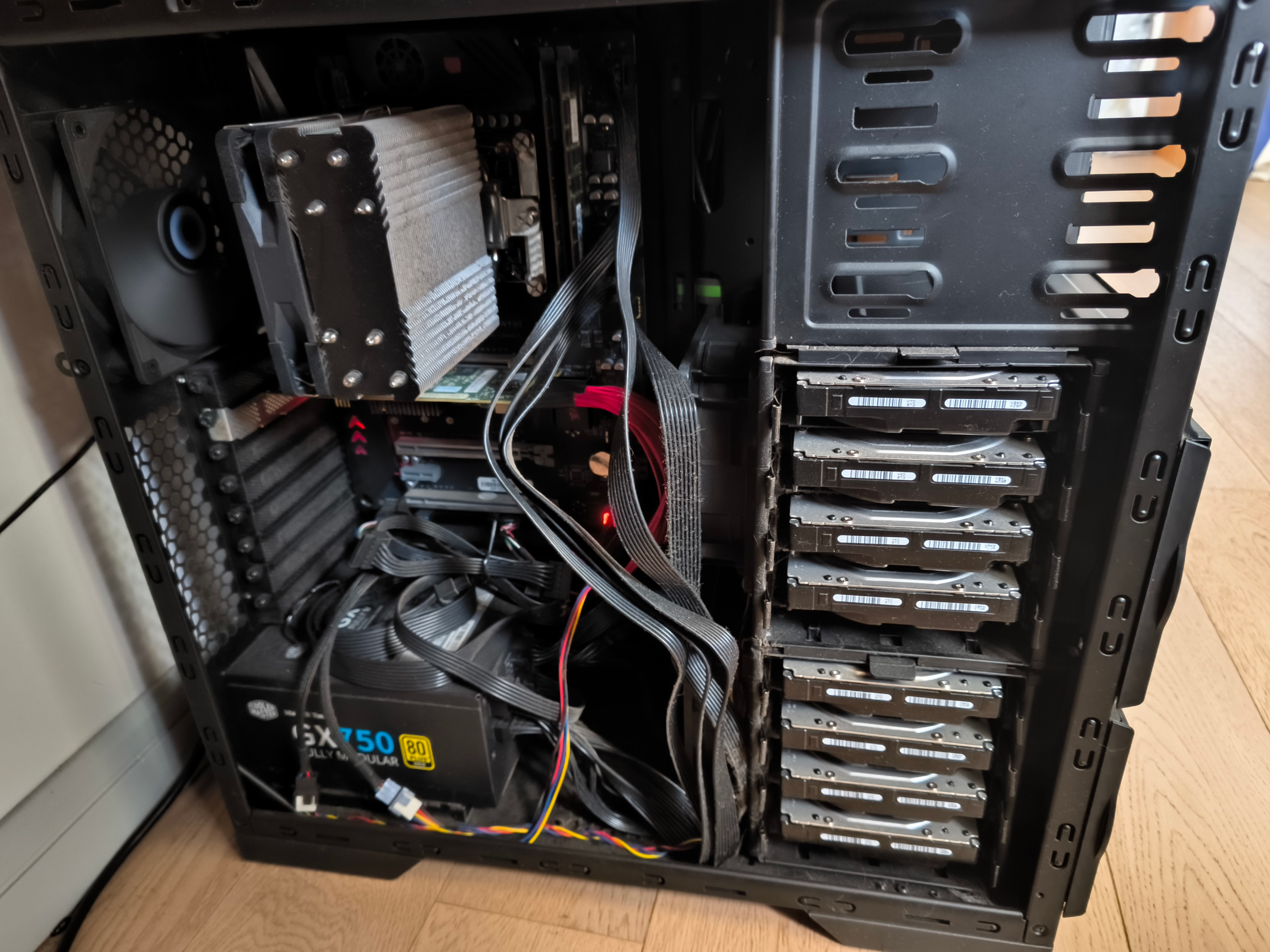

这台机器几乎全身都是二手硬件，硬盘甚至是服务器退役的 SAS 硬盘，除了硬件便宜几乎没有什么别的优点。

用来存储一些丢了也不心疼的数据（电影动漫大姐姐），以及虚拟机（核心多），还有一些 docker 应用。是的，如果有后文的话也会单独介绍……

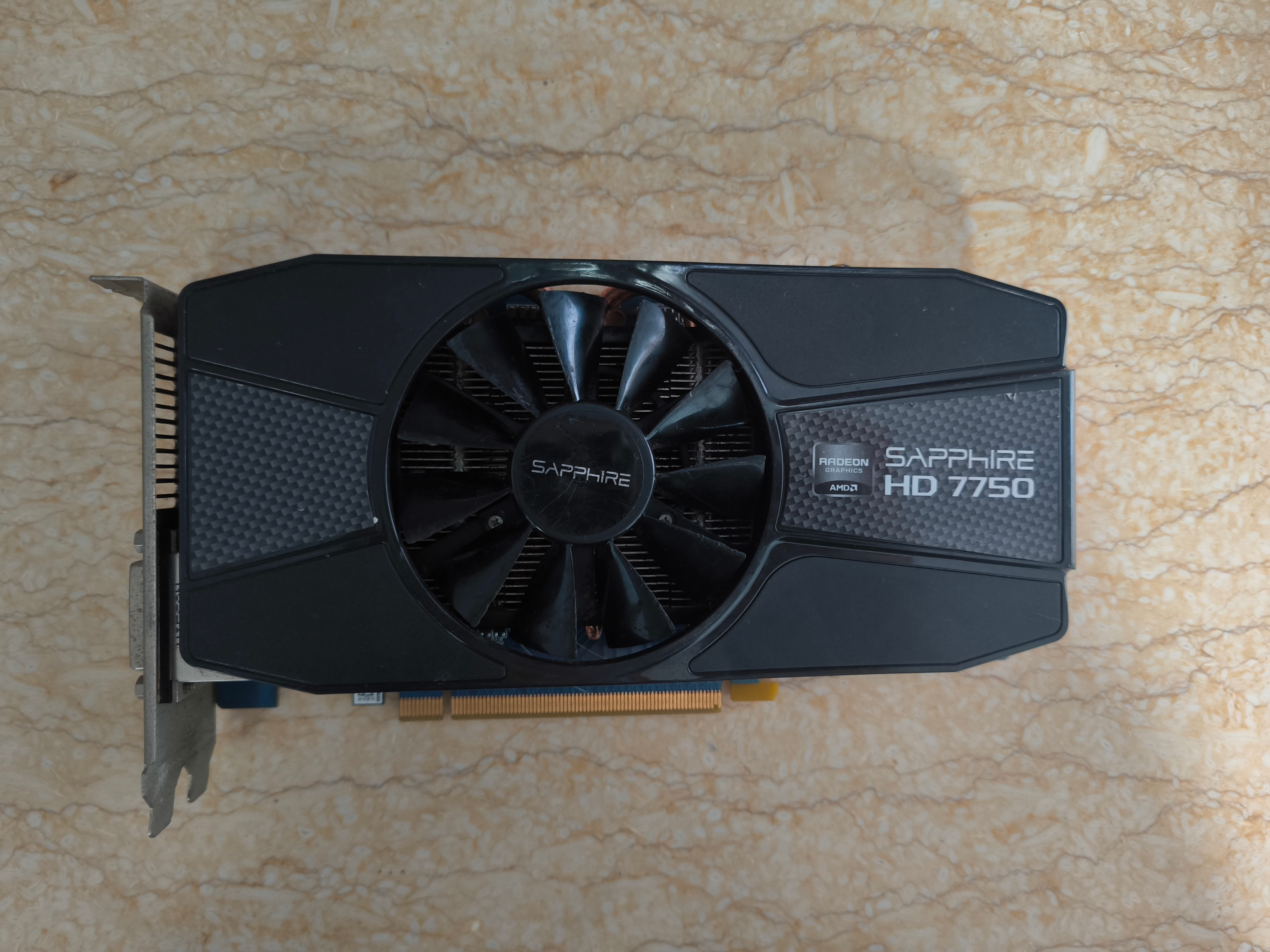

顺带一提，主板用的是精粤的主板，没有视频输出接口，因此哪怕是调 BIOS 也得用下面这块普普通通亮机卡来负责图形输出，好在 PCIE 通道数量倒是不用愁。

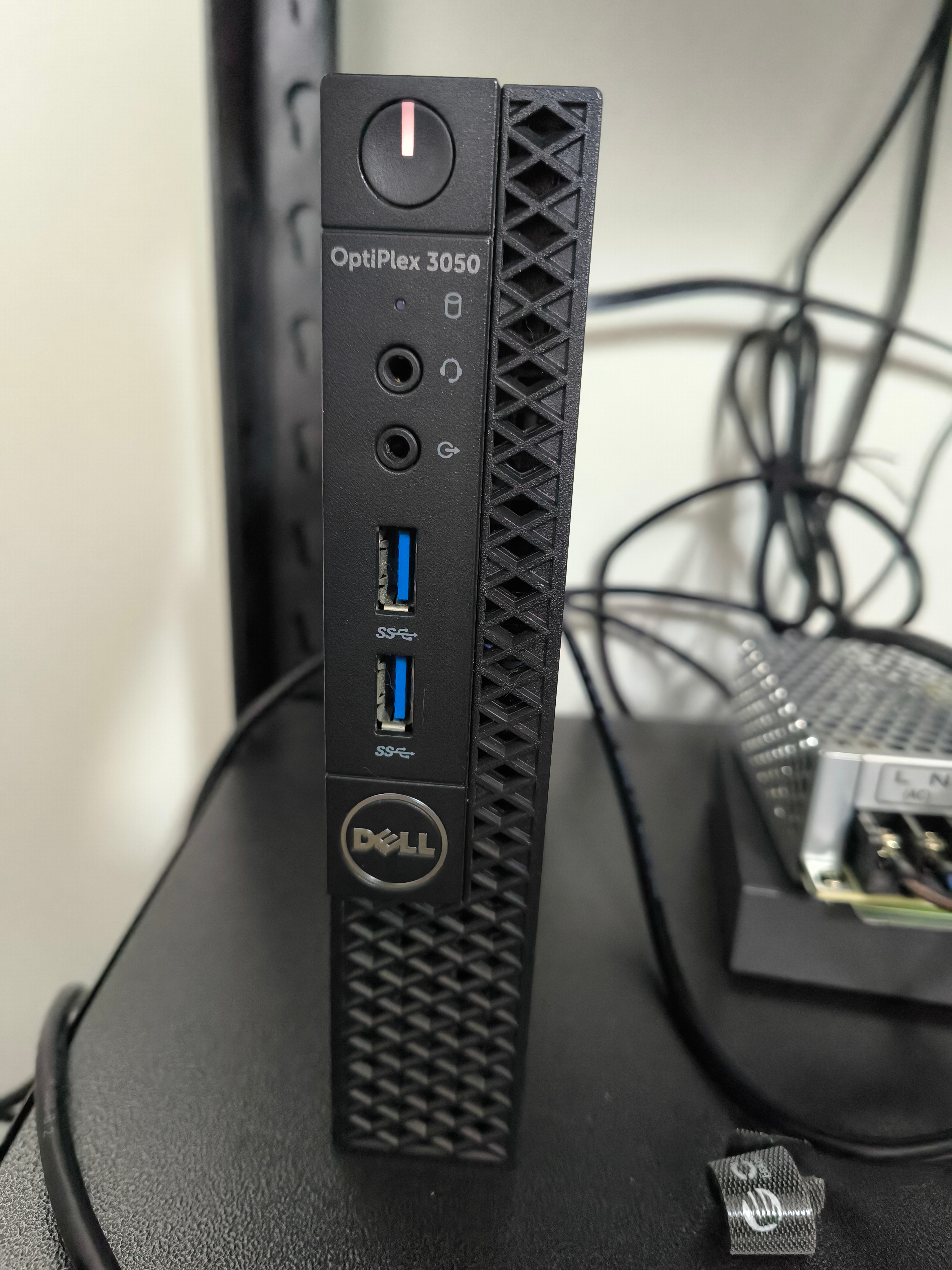

无头小主机，安装了 Win 10 LTSC IOT，需要时可以拿来远程桌面管理家里的网络。

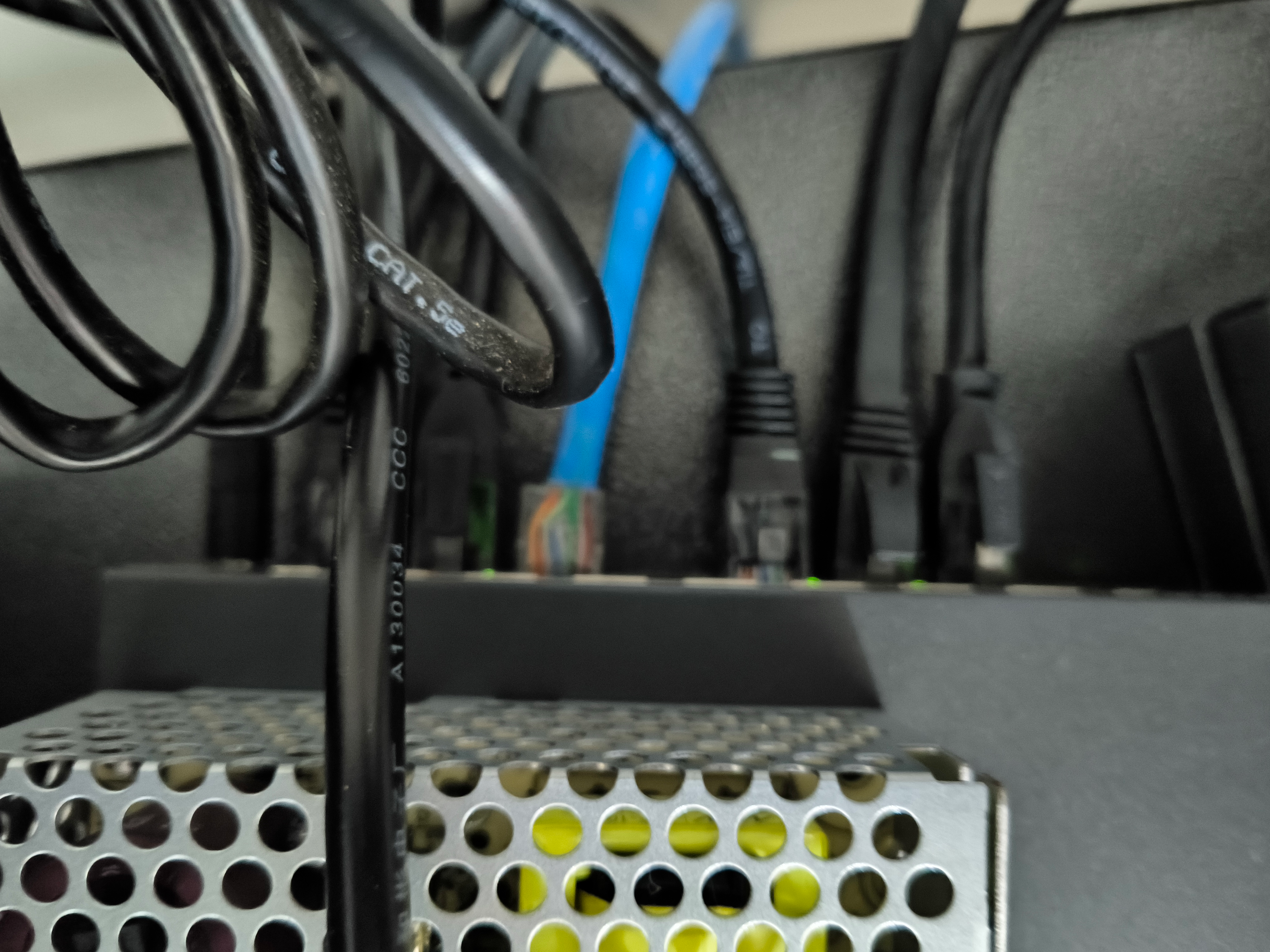

额……应该不用介绍，不过被压在下面了可能看不太清。

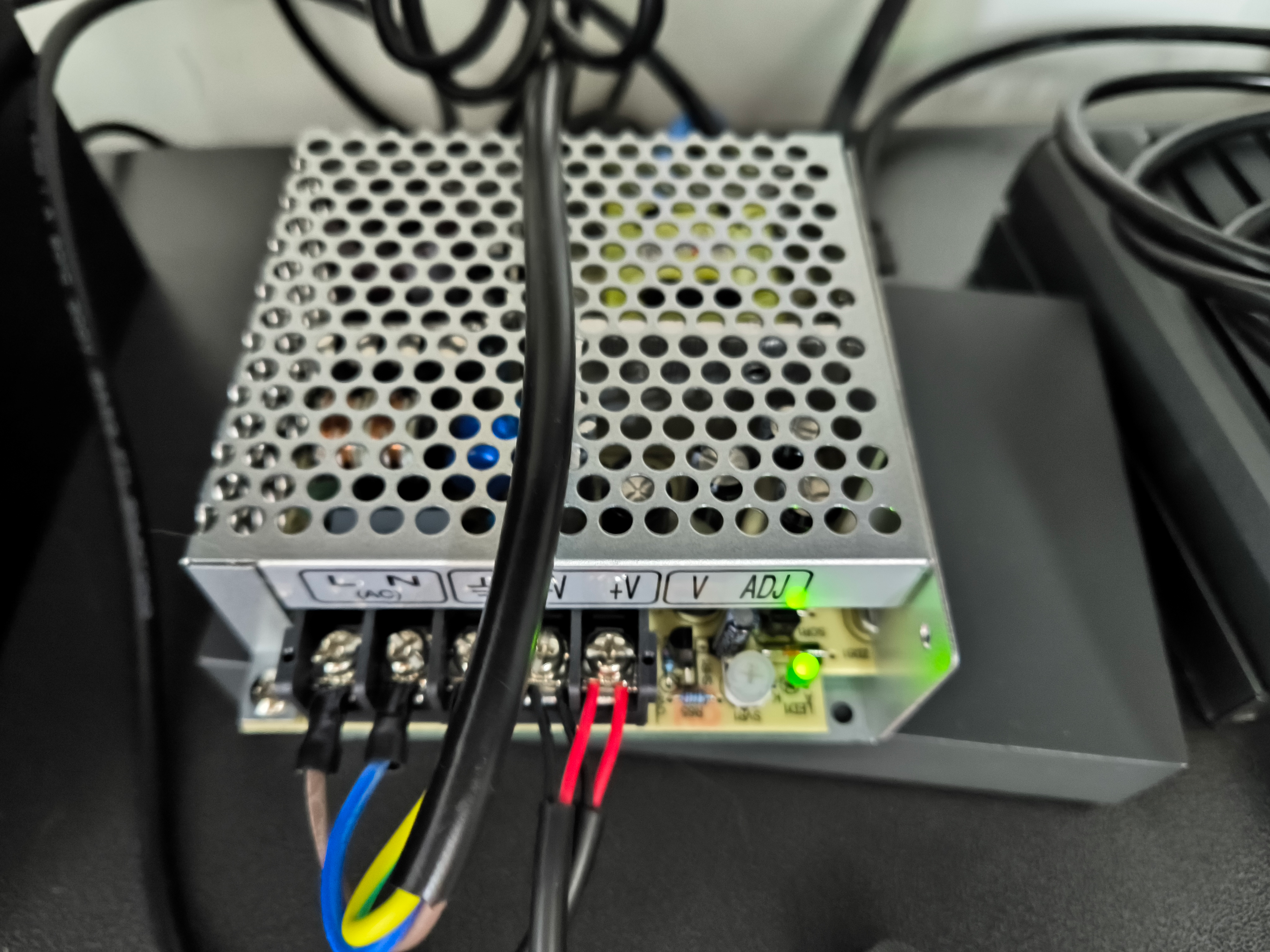

这是一个明纬的开关电源。由于这里的设备太多，但是不少都是 12V DC 供电，因此用这样一个开关电源来集中供电能省下不少空间和插座。

题外话，这么多设备的供电还是建议弄个 PDU，便宜、口多、可靠，如果还担心断电和市电电压不稳的话，可以再买个 UPS。当然，折腾是无止境的……
